Scie à ruban automatique pour coupes biaises HBE520-926GA
Pour les coupes d'onglet automatiques dans la construction métallique et le commerce des profilés en acier
La scie à ruban automatique à onglets HBE520-926GA est conçue pour le sciage automatique de l'acier de construction, des profilés et des tubes. Des caractéristiques telles que le réglage électronique de l'angle, l'avance de la scie avec servomoteur, le contrôle de la pression de coupe behringer, le réglage automatique du bras de guidage et un double étau robuste sont montées de série. Son cadre de scie stable, ses roues à ruban inclinées et l'utilisation de composants moulés amortissant les vibrations prolongent la durée de vie des rubans de scie.
Lors de l'usinage de grands profilés, ce ne sont pas seulement les performances de coupe mais aussi la manipulation des matériaux qui déterminent de manière significative le débit du système. La HBE520-926GA est donc conçue de manière cohérente pour une utilisation par un opérateur réduit dans les lignes de sciage automatisées. De vastes systèmes d'alimentation et d'évacuation, des sections tampons en amont et en aval et un système de contrôle intelligent avec fonctionnalité d'imbrication couvrent toutes les exigences.
-

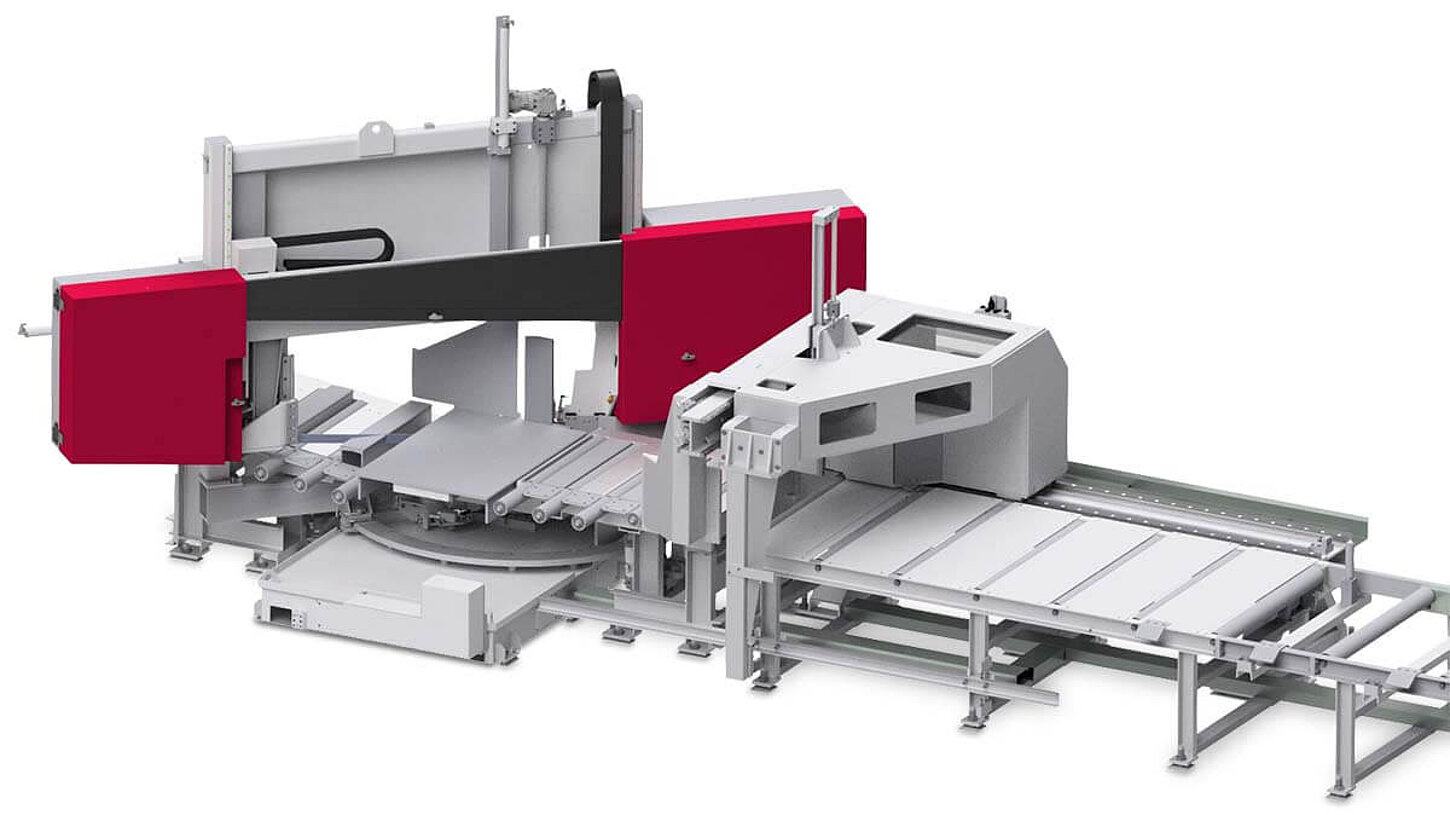

HBE520-926GA (illustration similaire)
-
Système d'avance servo avec contrôle de la pression de coupe
-
Commande puissante par PC
-
Table de matériaux fermée
-
Éléments de guidage du ruban en fonte grise
-
Positionnement angulaire rapide
-
Brosse à copeaux à entraînement électrique
- Contrôle sensible de la pression de coupe Behringer
augmente les performances de coupe lors du sciage de tubes et de profilés, car il adapte automatiquement l'avance de la scie de la machine aux changements de section du matériau. Grâce à la disposition directement à l'arrière du ruban, le système se règle rapidement et précisément.
- Système de micro pulvérisation
Lors du sciage de profilés, de tubes et de matériaux solides, le système de lubrification standard à quantité minimale donne les meilleurs résultats. Le ruban est constamment mouillé d'huile de coupe par deux buses. Cela garantit une longue durée de vie du ruban et un environnement de travail propre.
| Capacité de coupe 90° rond | 520 mm |
| Capacité de coupe 90° plat | 820 x 520 mm |
| 75° Angle gauche rond / plat | 520 mm / 820 x 520 mm |
| 60° Angle gauche rond / plat | 520 mm / 820 x 520 mm |
| 45° Angle gauche rond / plat | 520 mm / 700 x 520 mm |
| 30° Angle gauche rond / plat | 430 mm / 430 x 520 mm |
| 75° Angle droit rond / plat | 520 mm / 820 x 520 mm |
| 60° Angle droit rond / plat | 520 mm / 820 x 520 mm |
| 45° Angle droit rond / plat | 520 mm / 700 x 520 mm |
| Plus petite dimension à scier rond | 20 mm |
| Plus petite dimension à scier plat | 20 x 20 mm |
| Longueur de réapprovisionnement simple course | 3.000 mm |
| Puissance motrice | 5,5 kW |
| Vitesse ruban | 17 - 120 m/min |
| Dimensions ruban | 8.500 x 54 x 1,6 mm |
| Pièce restante la plus courte en mode automatique | 150mm |
| Puissance d'entraînement totale | 55 mm |
| Puissance d'entraînement totale | 11 kW |
| Avance scie | Avance servo par vis à billes |
| Avance matière | Servomoteur par crémaillère |
| Serrage matière | Hydraulique |
| Nettoyage du ruban | Brosse à copeaux électrique |
